천호동 구축 빌라 5층 대문 번호키 설치 및 비디오폰 설치 도어락 연동.

금일 설치는 천호동 구축빌라 5층 대문에 번호키 설치와 비디오폰 설치 및



비디오폰 도어락 문열림 연동까지 설치해드렸습니다.



대문에 도어클로져도 설치해드려야 하는데 도어클로져는 다음에 설치해드



리기로 하고 우선 도어락과 비디오폰 연동 설치까지 해드리고 나왔습니다.



기존에 쓰고 계시던 대문에는 대문개폐기로 설치되어 있으시고 집안내부와



외부 초인종은 9볼트 건전지로 사용하시는 인터폰으로 2선식으로 연결이



되어있는 상태 이신데 외부에서 벨은 울리나 집안의 인터폰에서는 내.외



부 음성전달 자체가 되지 않으셔서 내려가셔서 대문에서 누군지 확인하



고 열어주시곤 하시는데 어른신이라 불편하셔서 자녀분들이 연락을 주시



고 바로 교체를 진행해드렸습니다.



첫째.

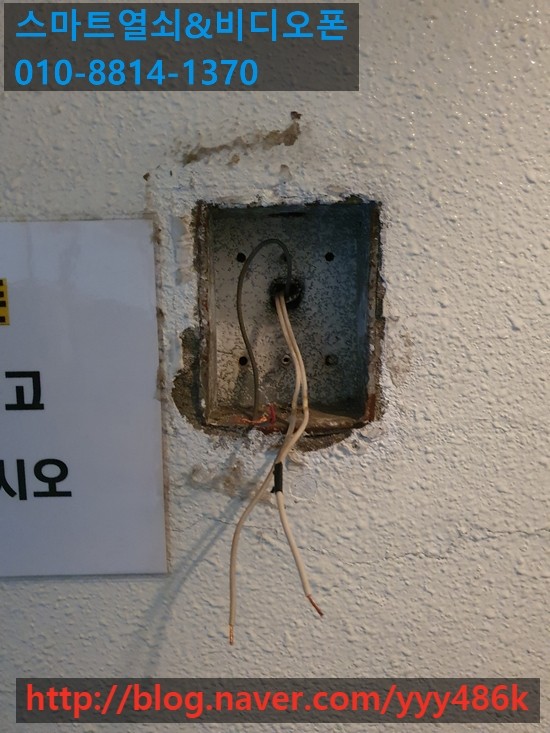

우선 인터폰 자리를 뜯어보니 220볼트 전기선은 있으나 전기가 들어 오지

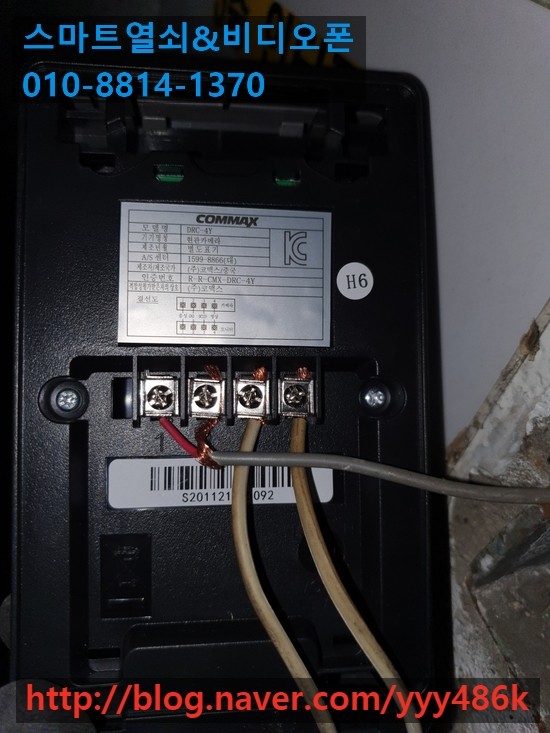

않으며 개폐기2선과 인터폰 2선이 나와 있고 외부 인터폰에는 인터폰선



2선과 대문쪽에 2선이 있어서 대문개폐기는 쓰지않으니 개폐기에 있는

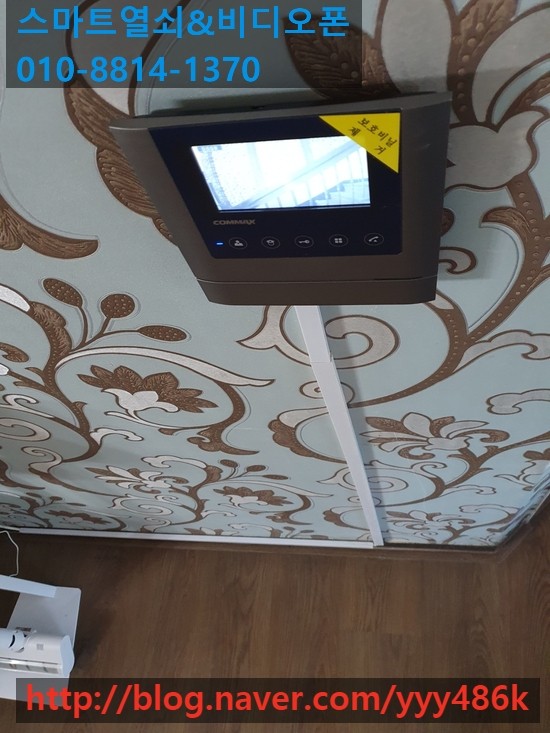

2선을 활용해서 4선식 비디오폰으로 쓰기로 결정.(CAV-43MG)



전기는 죽어 있어 외부 콘센트와 연결.



둘째.

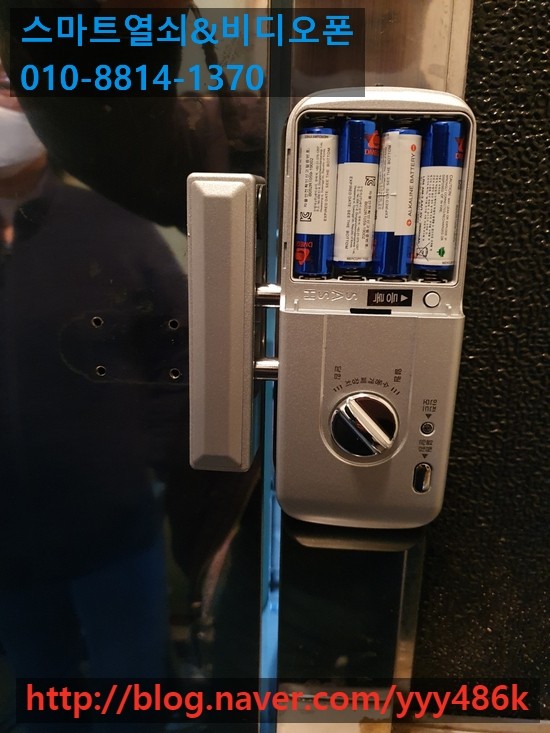

개폐기는 사용하지 않고 도어락으로 설치 (혜강 TANK AT300)



셋째.



비디오폰에 도어락 송신기와 도어락에 수신기 내장하여 비디오폰에서



확인 후 문열어 주는 것으로 진행.





(송신기 : 혜강 송신기,  수신기 : RX-500모듈)



<설치 후 작동 동영상>

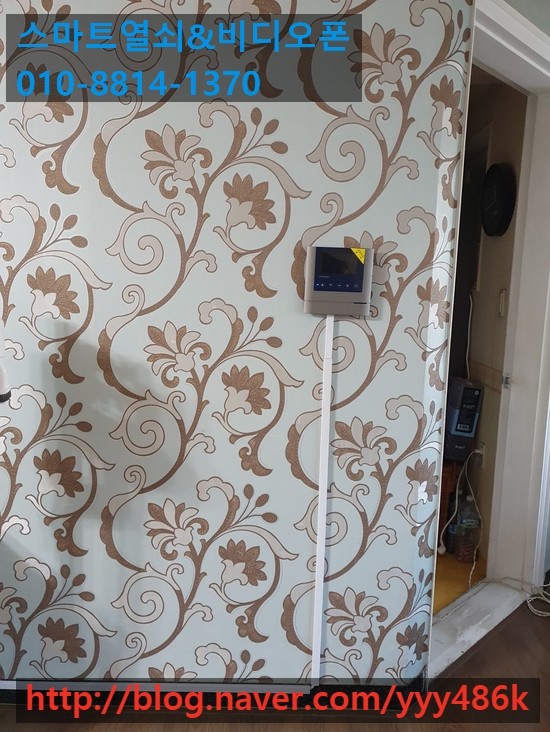

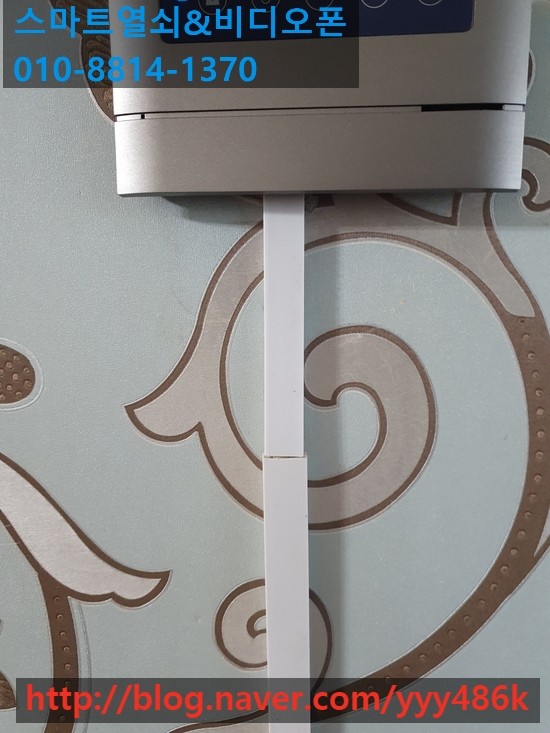

<설치 전.후 사진>
