강동구 천호중앙하이츠아파트 삼성비디오폰 설치 (SHT-3527)

금일 설치는 천호동에 위치한 천호중앙하이츠아파트 비디오폰 설치를 진행해

​

드렸습니다.

​

인테리어 공사완료 후 갑자기 비디오폰이 먹통으로 고장이 났다고 하시면서

​

집주인께서 직접 연락을 주셨고 새로운 제품으로 교체를 원하셔서 유선상으로

​

몇가지 확인하고 호환되는 제품으로 삼성디지털비디오폰 4인치와 7인치 제품

​

으로 가격 알려드리고 두가지 제품 보고 결정하신다고 하셔서 내방드렸습니다.

​

선택하신 제품은 7인치 제품 SHT-3527로 결정하시고 기존제품에 사용하고

​

있던 비디오폰 모델은 삼성 SHT-3207인데 직접 확인해보니 현관초인종도

​

먹통이고 로비에서 호출도 먹통이네요.

​

오래된 제품의 경우 전원만 뺏다 껴도 고장나는 경우가 있긴 합니다.

​

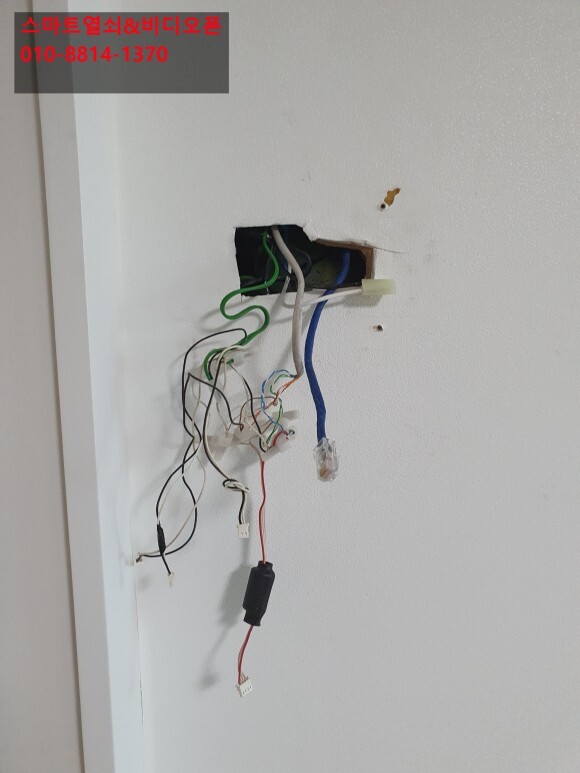

사용하고 있던 모델은 인테리어 하시면서 탈거 하고 다시 커넥터를 꽂으셨다고

​

하셨는데 2핀 동일한 커넥터가 5개가 꽂혀 있어야 하는데 3개만 꽂혀 있어서

​

조금 의문은 갔지만 각각의 커넥터 명칭대로 결선하여 설치를 하였는데 로비

​

영상이 나오지가 않네요..

​

해서 로비 영상제철기(Z_BUS)가 있는 위치(현관초인종 내부에 Z_BUS)확인

​

을 해서 IN_HOME으로 되어 있는 UTP케이블 확인해보니 본체 DOOR OPNE

​

쪽에 꽂아놓으셨네요. DOOR OPEN 쪽의 2핀 커넥터는 다른 명칭의 커넥터네요.

​

이러니 로비영상이 안나오죠..

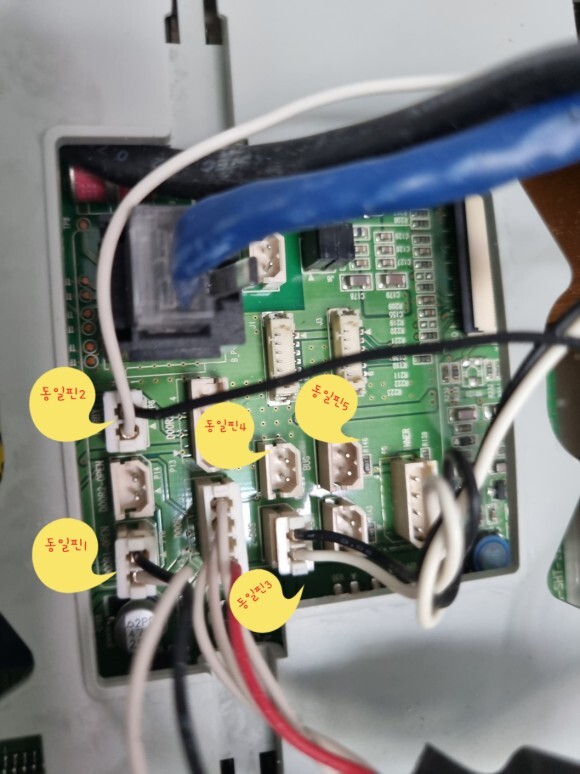

동일핀 1번과 2번 바뀜, 동일핀 4,5번 없어짐

​

암튼 찾아서 다시 결선해서 테스트 해보니 로비 영상이 제대로 나오네요..

​

그리고 참고로 현재 비디오폰의 로비/경비실 통신라인은 RJ45잭으로 되어 있어

​

잘나네요, 제품의 케이블로 다시 결선 설치해야 합니다.

​

RJ5커넥터의 순서를 확인해야 하는데 워낙 안보여서 이것도 깨서 확인했네요.

​

ID설정완료 후 경비실 통화테스트 / 로비영상 및 통화, 문열림 테스트 / 현관초인종

​

테스트 모두 완벽하게 테스트 확인 해드리고 마무리 해드렸습니다.

​

만약 비디오폰의 결선 커넥터의 동일 핀이 몇개가 있을 시에는 꼭 표시를 해서

​

커넥터 위치가 바뀌지 않게 조심하셔야 합니다.

​

잘못된 위치에 꽂게 되면 큰 사고로 이어 질수도 있거나 선을 찾는데 많은 시간이

​

필요할 수도 있습니다.

​

<설치점 위치>

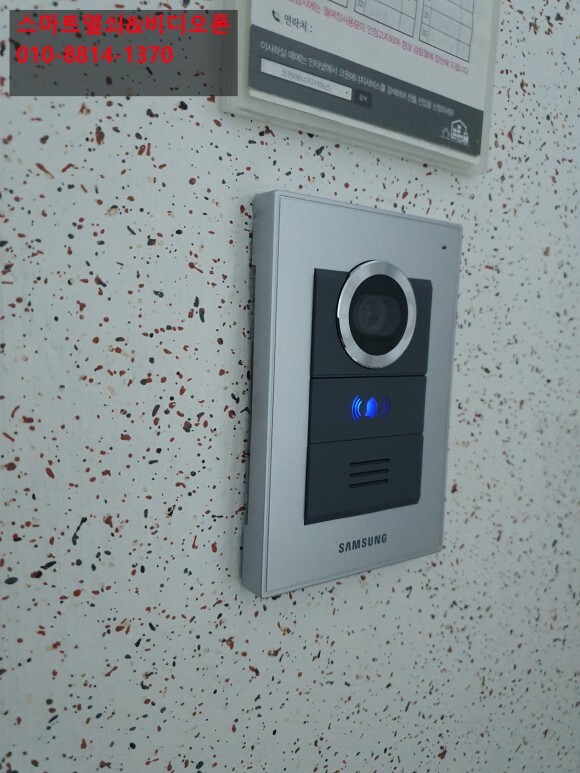

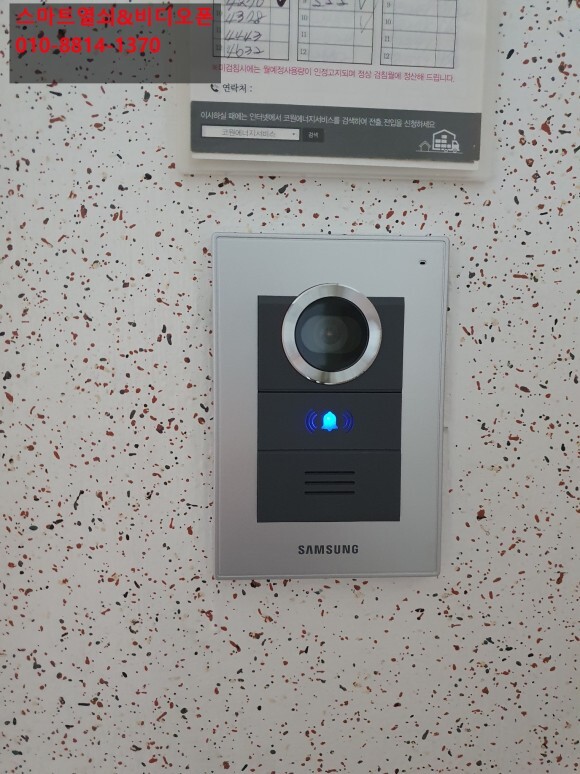

<설치 전,후 사진>
